Прошу прощения, ребята. Это - еще не оружие. Это - его прототип :)
В то время как в суровых псковских лесах практики трудятся, не покладая рук, мы, теоретики, в зажравшихся Европах изнываем от безделья :) Отсюда и постановка задачи - что-нибудь сделать, чтоб нифига не делать.
То есть - изготовить нечто из стандартных компонентов. Применить, тыкскзыть, конструкторскую мысль, чтоб на выходе что-то получилось.
Так как живу я в съемной квартире, и постоянно имею дело с почтой, то габариты и масса превратились в идефикс. Очень хочется, чтоб места не занимало, ничего не весило, но функционалом обладало, как минимум, на уровне коммерческих образцов.
Заранее прошу прощения за незавершенность девайса, и не очень кошерные фотки - чувствую себя препоганейше, и когда смогу сделать это "как надо" - не знаю. Поэтому решил выложить что есть.

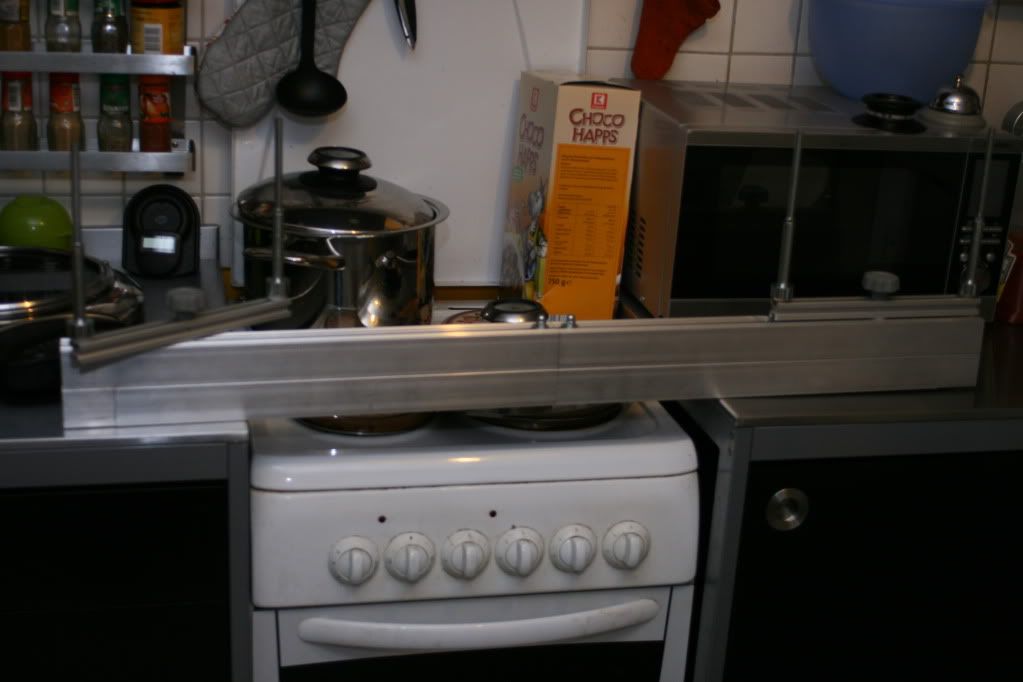

Итак, встречайте
String Jig, или тетивомоталка.

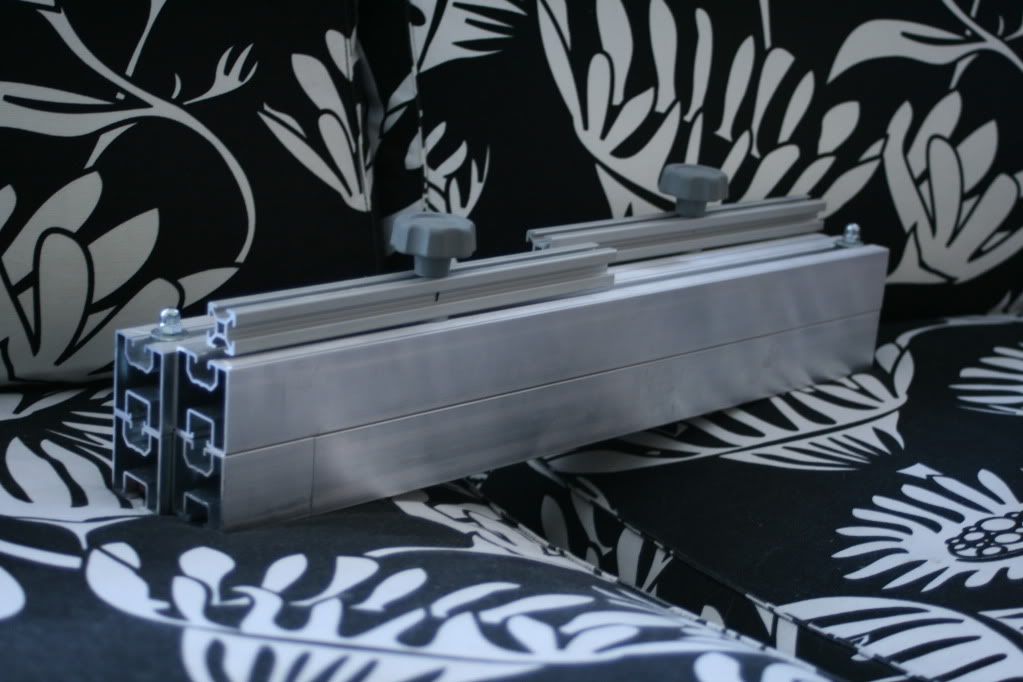

"Транспортные" габариты, или набор железок в разобранном виде
длина - 500 мм
ширина - 80 мм
высота - 100 мм. Это если все плотненько увязать. Если не плотно, то ширина и высота -максимум 100х120  :hy:


Максимальная длина мотаемой тетивы в стандартной комплектации, без надставки - 203-205 см

Минимальная длина - сантиметров эдак 20))))
Максимальная длина выполняемой за один раз обмотки петли (расстояние между постами) - 225 мм. Минимальная - миллиметров 20-25)))
Теперь, собственно говоря, почему рельсовое - весь конструктив выполнен из алюминиевого (скорее дюралевого, но точная марка неизвестна) профиля, применяемого для закрепления солнечных панелей, с каналами под закладной крепеж М8-М10, а поперечины, на которых закреплены собственно посты, также из профиля с каналами под закладные, на этот раз М5-М6. Вот они, рельсы! :)
То есть все может двигаться по этим самым рельсам друг относительно друга.

Все элементы, примененные в конструкции - стандартные. Есть изготовленные самостоятельно - но только потому, что покупать стандартные давила жаба, или было лень отрывать задницу, или .. в общем, стандартные существуют. Собственно, таких элементов немного - это закладные болты (сделанные из обычных "мебельных" винтов М6 и М8 путем опиливания шляпки), верзняя часть собственно постов - болты М8х120 с отпиленной ножовкой шляпкой, и соединительная планка - железка 8х16х150, с просверленными 8(!) отверстиями и резьбой М6 (восемь это явный избыток!).

 В качестве основания, нижней части постов применена точеная железка смутного назначения, найденная на Керхере при сборке поливально-подметальной машины)))). Имеет с одного торца внутреннюю резьбу М6, а с другого - М8; то, что доктор прописал))))

В последующих вариантах, естественно, будет заменена на что-то иное, не требующее доступа к чьим-то закромам.
Детально описывать принцип действия лениво, а вот на вопросы с удовольствием отвечу. Если, конечно, они будут.
Итак, минусы конструкции - довольно высокая себестоимость, требовательность к затяжке всех винтовых соединений (фактически всё на трении), отсутствие встроенной линейки
Плюсы - невероятная, избыточная даже гибкость конструкции, вплоть до установки постов нужной высоты и конфигурации (вывинтил-ввинтил)
Желательность приструбцинивания моталки к поверхности рабочего стола к минусам не отношу - ибо в свободностоящие двухметровые моталки не верю :)

на этом фото показана повернутая "нога" из того же профиля, служащая для прихватки струбциной или "прищепкой"

устройство, прикрепленное к балконным перилам, после утреннего теста "на жесткость" (наматывание полипропиленового шпагата вместо тетивной нити, со значительным усилием)
Желательно конечно, закреплять устройство на какой-то опорной поверхности, вроде стола - но у меня просто было негде.
Вопросы и комментарии приветствуются, фото непонятных узлов по возможности сделаю.
« Последнее редактирование: 09 Ноябрь 2014, 14:50:36 от And Ray »

20 Май 2011, 16:36:59
Ответ #1
Онлайн

bowmax

  • Рейтинг +133/-0

Ах да.. дойдут руки - обязательно нужно сделать торцевые заглушки. Просто если делать "по уму" - нужно модель, форму, отливать.. в общем, гемор :) А на скорую руку - неохота, бо нет ничего более постоянного, чем временное)))
В общем, устройство  - в процессе тестирования, выявления скрытых косяков итд. Хотя считаю, что главная задача - доказать жизнеспособность конструктива - выполнена.

20 Май 2011, 17:28:29
Ответ #2
Оффлайн

Александр

  • Рейтинг +131/-1

А мне очень понравилось! :d: Давно хочу себе нечто подобное соорудить. В своё время сделал себе на скорую руку по необходимости на бруске тяп-ляп, так и пользуюсь. Не зря говорят всё временное - постоянно. :)

20 Май 2011, 18:13:34
Ответ #3
Оффлайн

шмель009

  • Рейтинг +327/-9

ибо в свободностоящие двухметровые моталки не верю улыбка

Вот как раз в Псковской глубинке и водятся сверх устойчивые тетивомоталки в виде двухметровой доски на 50 с гроздями. :hy: Ни чё пристубцинивать не надо. Лежит не сдвинешь. :hy:
 А если серьёзно, то приборчик портативный, судя по рельсовым направляющим, в затянутом состоянии не должен быть жидким. Сделан аккуратно с пониманием дела.
 ЗЫ. Девайс явно не псково-партизанский, а скорее педантично немецкий. Но под откос пускать составы и рельсы рвать не будем, красивы.
« Последнее редактирование: 20 Май 2011, 18:18:20 от шмель009 »

20 Май 2011, 18:32:24
Ответ #4
Онлайн

bowmax

  • Рейтинг +133/-0

шмель, да какой он педантичный - все делалось  "на коленке", сверлилось и даже размечалось "от руки", даже чертилки толковой нет. Задача была сделать девайс максимально компактный и универсальный. Ну негде мне двухдюймовки с гвоздями хранить, а тут, глядишь, и прототип коммерческого устройства нарисуется. Правда, профиль нынче недешев :(

20 Май 2011, 19:17:07
Ответ #5
Оффлайн

Мантис

  • Рейтинг +65/-0


20 Май 2011, 23:15:56
Ответ #6
Оффлайн

Капитан

Мастер
  • Рейтинг +109/-0

а тут, глядишь, и прототип коммерческого устройства нарисуется. Правда, профиль нынче недешев :(
Запросто. Удачная конструкция.

28 Май 2011, 12:13:15
Ответ #7
Онлайн

bowmax

  • Рейтинг +133/-0

Мне самому, честно говоря, нравится :) Спасибо.
Неспешно начинают приниматься заказы как на систему целиком, так и на ее отдельные части. Цифры будут опубликованы в соответствующей торговой ветке, но вообще - для своих подход гибкий, можем индивидуально проговорить, что имеет смысл переть за три моря, а что проще сделать на месте.
Возможные апдэйты системы естественно, будут появляться здесь.

28 Май 2011, 20:14:23
Ответ #8
Оффлайн

Asafan

Модератор
  • Рейтинг +715/-1

Вот до чего доводит долгое созерцание болтов и профилей. У меня на такое не хватило бы ни времени, ни терпения, ни аккуратности. Молодец, Максим.
