Разборный TD Recurve из Славянска

[toha22222]

Рукоять  475мм * 42,3 в районе упора растояние от спины до живота = 45мм, набрана из 4 брусков перпендикулярно волокон и 8 параллельно волокнам, применена следующая древесина (дуб, сирень, клён остролистый, гледичия кап белой акации) + стекло текстолит 3мм , 1,5мм и 1 мм. Полочка 25 мм от центра рукояти.
На рукояти  вырезаны площадки 100мм для крепления плечей   под углом 17
Плечи по огибающей 690мм, в районе рукояти 45 концы 22.
Клин плеча 200 * 8 * 0
Предполагаемая сила 39" * 28"
Пакет планируется из двух клиновидных ламелей из акаци и стекла 1 мм.

[serdobol-]

Пологаю, что так будет достаточно и менее подвержено винту: [ Гостям не разрешен просмотр вложений ]

[toha22222]

Да возможно конец плеча слишком агрессивный учту это спасибо!
Данный вариант профиля подсмотрел у Бордеров (Tillering / Black Douglas TD Recurve )

[BigMichael]

Профиль плеча чересчур агрессивный для первой попытки.

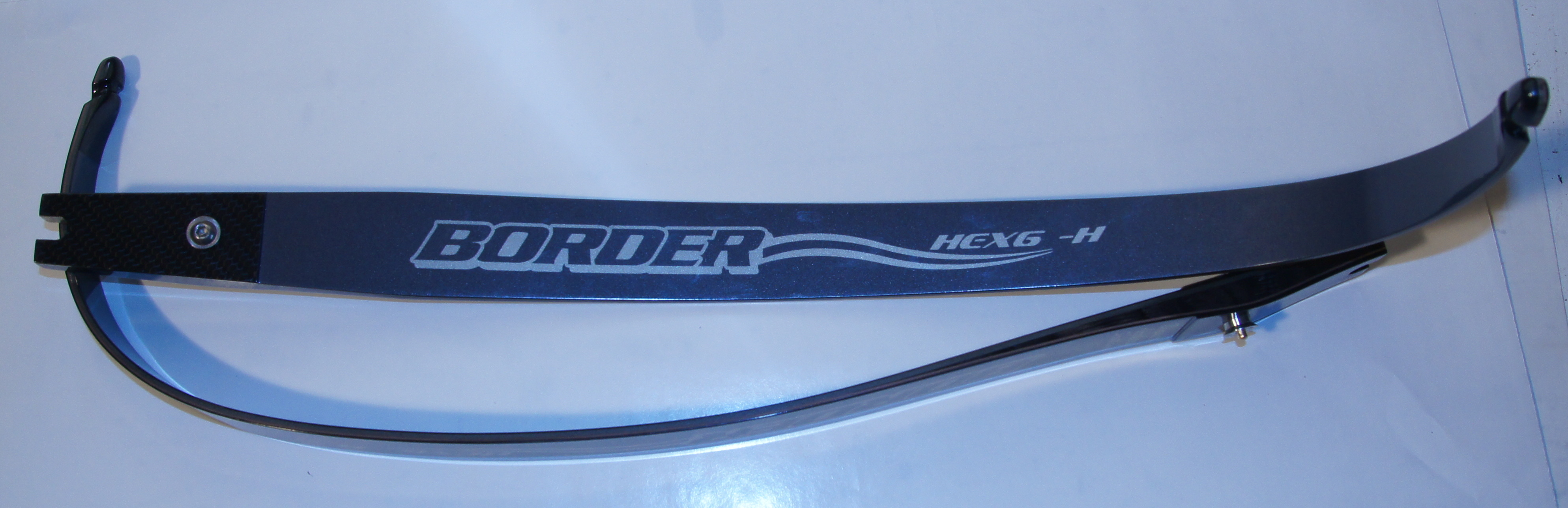

Делают, конечно, великие нечто подобное:

Ну так то великие, они над этим не одно десятилетие трудились, и материалы у них, и расчёты, и опыт, что самое главное.

[toha22222]

Да в общем то опыта у меня как раз в этом деле мало, только обрывочные теоретические знания которые удалось найти и немного осмыслить на этом сайте. А хотелось бы иметь более полную картину представлений что и для чего делается . В общем можно идти к этому методом "научного втыка" путём проб и ошибок и попутного приобретения опыта + параллельно повышать теоретические знания.

[BigMichael]

Тогда бегом в тему "Самодельный лук". Там сейчас SmallMik как раз показывает своё новое творение. И насчёт плеч он тебе лучше всех посоветует.

[toha22222]

Да я эту тему уже несколько месяцев смотрю и набираюсь знаний, именно она и вдохновила мня на создание разборного лука.

[Vik2402]

а откуда взялось мнение, что начинать нужно с разборного лука? По сути, он сложнее цельного... Тем более рерурв...

[toha22222]

Да я согласен что это самый сложный лук, можно конечно было начать с "лонгбоу" но такие луки я делал в детстве  .
Этот выбор обусловлен тем что он мне больше всего подходит в использовании так как я живу в городе и сразу возникает проблема при транспортировке, разборной рекурв можно изготавливать поэтапно частями это продиктовано отсутствием мастерской и наличием свободного места для этого занятия + мной был изготовлен стеклоламинат и стеклотекстолит для этого лука и он мне больше всего нравится и в общем  не один я выбрал такой путь есть аналогичные примеры  на этом форуме.

[Vik2402]

многие выбирали такой путь (разборник и не всегда рекурв) имея под рукой кроватные ламели и именно на них возлагались все надежды... Но этот путь уже давно предан анафеме
 А вот

разборной рекурв можно изготавливать поэтапно частями это продиктовано отсутствием мастерской

может стать причиной неудачи....

[toha22222]

может стать причиной неудачи.... не знаю

Удача или неудача это не имеет большого значения, важнее всего полученный опыт который со временем приведёт к желаемому результату!
Александр Сергеевич не зря ведь писал "И опыт, сын ошибок трудных, ...."

[toha22222]

Извиняюсь конечно но хотелось бы конструктивной критики а не философствования на около лучные темы лишь бы поговорить, от этого занятия ни знаний ни опыта не прибавится

[Иван]

Да какая тут философия, Иванович всегда говорит новичкам - начинайте с палки! на ней проще опыта набраться!

[Vik2402]

Вся моя "философия" это попытка направить Вас на изготовление цельного лука, не столь важно однодревка или ламинированного, и начать с лонга, на форуме по нему инфы больше, чем о рекурве, он не так требователен к подбору материала.... Вот и вся причина моего скромного вмешательства... Но решать, конечно же, Вам...

[Dik]

Лук - это не просто клееный пирог на правильной форме, нужно научиться понимать материал, с которым работаешь. наче лук стрелять не будет. А учатся не с интегралов и уж тем более не с доказательства теорем Ферма или Коши, а с изучения цифр, симфолов и таблицы умножения, как основы... смекаешь? Ты просто сейчас отнимешь у народ кучу времени и испортишь материал. Потом разочаруешься, обплюешься и забьешь болт, либо остановишься на уровне "достаточной кривизны". Не первый и не последний, поэтому если хочешь учиться - слушай, что говорят. Если просто "скажите: так или нет?" - так. (и Бог с тобой..)

[toha22222]

Вся моя "философия" это попытка направить Вас на изготовление цельного лука, не столь важно однодревка или ламинированного и начните с лонга, на форуме по нему инфо больше, чем о рекурве, он не так требователен к подбору материала.... Вот и вся причина моего скромного вмешательства... Но решать, конечно же, Вам...

Да я об этом уже читал на форуме и выше уже пояснил чем обусловлен этот выбор, что же мне теперь остановиться на пол пути тем более что все необходимые  материалы для этого заготовлены, и я думаю что опыта можно набраться и начав с разборного рекурва лук пусть с первого раза и не получится, не ошибается только тот кто ничего не делает

[Vik2402]

я свои лонги преспокойненько перевожу в чехлах из-под спиннингов... и никаких проблемс... стреляю иногда прям на балконе, когда хочется простора - выезжаю в чисто-поле чисто-пострелять... на дальность... ну и вокруг уже кучка друзей-знакомых, мною вооружённых, с площадками для стрельб...

[toha22222]

Ты просто сейчас отнимешь у народ кучу времени и испортишь материал. Потом разочаруешься, обплюешься и забьешь болт, либо остановишься на уровне "достаточной кривизны". Не первый и не последний, поэтому если хочешь учиться - слушай, что говорят. Если просто "скажите: так или нет?" - так. (и Бог с тобой..)

Я не собираюсь ни у кого отнимать драгоценное время и тем более спорить с кем либо, так как считаю это бесполезным занятием, хочу просто делать задуманный лук и услышать компетентное мнение по поводу конкретных вопросов.
Ещё раз извиняюсь если кого то отвлёк своей идеей!

[toha22222]

я свои лонги преспокойненько перевожу в чехлах из-под спиннингов... и никаких проблемс... тссссс! стреляю иногда прям на балконе, когда хочется простора - выезжаю в чисто-поле чисто-пострелять... на дальность... ну и вокруг уже кучка друзей-знакомых, мною вооружённых, с площадками для стрельб... смех

Я прекрасно понимаю что иду не совсем стандартным путём, но каждый сам выбирает свой путь по душе, и каждый путь имеет право быть.

[Asafan]

 Сделайте к этой рукояти плечи лонгбоу. И компактно, и не вывернет. Потом сделаете другие плечи. Хотите сразу получить рекурв - увеличьте ширину до 50мм вчерне, и используйте стекло 1,25-1,5мм.
