Лук ренессанса

[Stronglori]

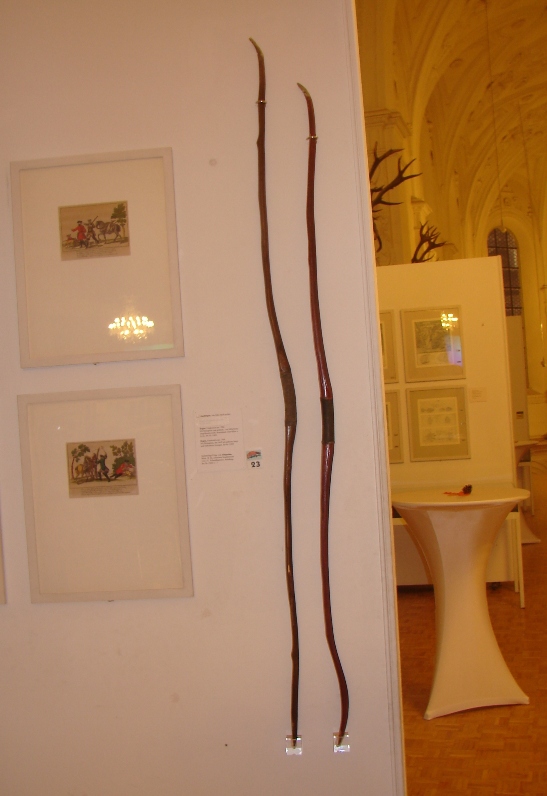

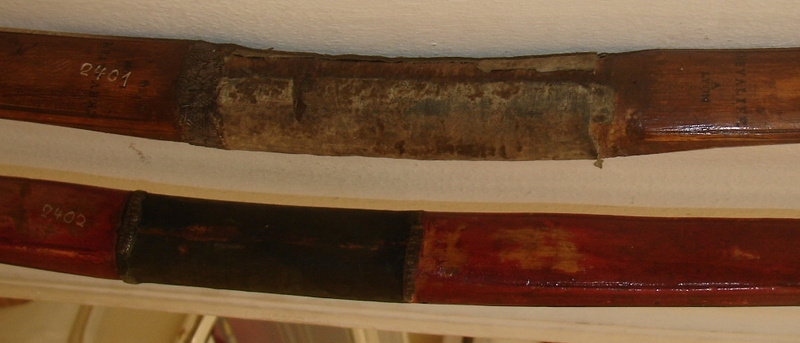

Луки из мюнхенского музея, похоже, совсем не просты.







Взято отсюда: http://www.vikingsword.com/vb/showthread.php?highlight=crossbow&t=16973

[Улисс]

Они просто поздние. Века 18 - 19.
Хорошо бы посмотреть поближе, но Мюнхен немного далековат..

[Stronglori]

В пинтересте у пользователя Kristian Giddelo нашел еще одного современного "бургундца" с процессом изготовления.

[ Гостям не разрешен просмотр вложений ] [ Гостям не разрешен просмотр вложений ]
[ Гостям не разрешен просмотр вложений ]
[ Гостям не разрешен просмотр вложений ] [ Гостям не разрешен просмотр вложений ]

[Stronglori]

Продолжение.

[ Гостям не разрешен просмотр вложений ]
[ Гостям не разрешен просмотр вложений ] [ Гостям не разрешен просмотр вложений ]
[ Гостям не разрешен просмотр вложений ] [ Гостям не разрешен просмотр вложений ]

[Улисс]

В кунсткамере такой лежит. Вторая половина - конец 19 века, привезён сначала ссыльными - в Сибирь, потом историками - обратно.
Не очень понимаю, почему такой лук называется "бургундским", ну да Бог с ним.

[Stronglori]

Завершение.

[ Гостям не разрешен просмотр вложений ]

[Stronglori]

"В «Германском национальном музее» в Нюрнберге выставлен деревянный бургундский лук, который изначально находился в замке Хоэнашау. Лук изготовлен из древесины laburnum, которая похожа на тис, потому что имеет выраженные заболонь и ядро. Лук имеет рефлекс в области ручки и последние 10 см по краям. Законцовки с зарубками под тетиву сделаны из рога или слоновой кости и украшены резьбой. Плечи имеют пятиугольную (?) форму, канавки по краям.
Ширина лука 33 мм в области ручки и 13 мм на концах".

Отсюда: http://www.vikingsword.com/vb/showthread.php?highlight=crossbow&t=16973

Фотографии лука из музея замка Хоэнашау (Верхняя Бавария).

[ Гостям не разрешен просмотр вложений ] [ Гостям не разрешен просмотр вложений ]

[ Гостям не разрешен просмотр вложений ]

[ Гостям не разрешен просмотр вложений ]

[ Гостям не разрешен просмотр вложений ]

[Улисс]

Посмотреть бы на него живьём, или на более чётких фотографиях.
"Пятиугольная" форма вполне возможна: плоская спина, боковые грани и двугранный живот.
Мы с Костей видели однодревки такого и шестиугольного (живот трёхгранный) сечений в Кунсткамере, там же, где и "бургундский" - гранёные животы характерны для дальневосточных и центральноазиатских однодревок.
"Бургундец" из Кунсткамеры - переклейка, и явно английского (или под влиянием Англии) производства. И - явно увеличенной (по сравнению с оптимальным лонгбоу) длиной.

[Ханна]

Stronglori, Улисс, а не подскажете, какая у этих луков длина в см, от и до примерно?

[Stronglori]

Посмотреть бы на него живьём, или на более чётких фотографиях.

Я был в мюнхенском музее охоты (знакомый попросил купить сувенирную статуэтку кабана, что перед входом) но за угол, на котором висят луки, не повернул, выполнял просьбу. Жалею.

"Бургундец" из Кунсткамеры - переклейка, и явно английского (или под влиянием Англии) производства. И - явно увеличенной (по сравнению с оптимальным лонгбоу) длиной.

Мне одному кажется, что у лука из Хоэнашау спина бамбуковая?

[Stronglori]

...а не подскажете, какая у этих луков длина в см, от и до примерно?

Не знаю, но, рискну предположить, что эти луки могли быть самой разной длины. Мюнхенские, например, явно очень длинные, а на следующем фото  "бургундец" короче тех, что рядом.

[ Гостям не разрешен просмотр вложений ]

[Улисс]

Мне одному кажется, что у лука из Хоэнашау спина бамбуковая?

Плохо видно, поэтому...

а не подскажете, какая у этих луков длина в см, от и до примерно?

У того, который в Кунсткамере - больше двух метров. Может, Костя Баев помнит точнее, у меня в памяти осталось 83 дюйма по зарубкам...

[Улисс]

"бургундец" короче всех.

Короче всех на этом фото нижний лук.

[Natabos]

У того, который в Кунсткамере - больше двух метров. Может, Костя Баев помнит точнее, у меня в памяти осталось 83 дюйма по зарубкам...

Ты который имеешь ввиду?

[Улисс]

Ты который имеешь ввиду?

Костя, он там один был. Кетский лонг. Я не знаю, можно ли сюда перевешивать фото, если это не попадает под "публикацию", то я б перевесил.

[Natabos]

Костя, он там один был. Кетский лонг. Я не знаю, можно ли сюда перевешивать фото, если это не попадает под "публикацию", то я б перевесил.

кхе-кхе...
Ну, там закрытый альбом, ты ж знаешь.
Думаю, без санкции от ПИП не стоит...=))
(Мы ж так и не разродились на описание -то  )

ЗЫ
Длину точно не помню... Но можно вычислить - там все фото с масштабным фактором сняты специально.

[Stronglori]

Короче всех на этом фото нижний лук.

Спасибо, отредактировал сообщение.

[Stronglori]

Плечи имеют пятиугольную (?) форму, канавки по краям.

Похоже, да, в пятиугольность входили две грани живота.

[ Гостям не разрешен просмотр вложений ]

Здесь граней нет (классическая D-образность), но хорошо видны канавки.

[ Гостям не разрешен просмотр вложений ]

[Улисс]

Но можно вычислить - там все фото с масштабным фактором сняты специально.

Я прикинул с "масштабным фактором" в лице ширины плашки на паркете.
Лук по диагонали под углом примерно 20 градусов к основному направлению плашек занимает 25 плашек, ширина каждой из которых около 8 см...

[Ханна]

Да, больше человеческого роста
