Самодельный лук

[meoita]

Дополню.

Собираюсь точить себе крепеж.
Есть вопросы.
На картинке отображено как я все это дело понимаю.
Все ли верно?

[Gworker74]

В плечо резьбовая втулка не нужна.Если есть возможность, шайбу можно выполнить за одно целое с  трубкой, которая будет работать , как дополнительный фиксатор. Для этого в резьбовой втулке в рукояти можно предусмотреть выточку.

[meoita]

В плечо резьбовая втулка не нужна.

Не резьбовая не нравится как клеится и держится. С резьбой надежнее.

Если есть возможность, шайбу можно выполнить за одно целое с  трубкой, которая будет работать

Да, точно! Спасибо. Как-то упустил этот моммент

Для этого в резьбовой втулке в рукояти можно предусмотреть выточку.

Посмотреть бы... фото узла или чертежик.

[Gworker74]

Как раз вчера прочерчивал соединение, но все труды - на работе. Сейчас попробую заэскизировать...

[Gworker74]

Вот такая примерная схема. У бордеров, похоже, нечто подобное.

[Gworker74]

Можно сделать и второй фиксатор, а крепежные элементы между ними.Но если есть возможность обойтись двумя отвестиями, то почему бы и нет.

[meoita]

С исправлениями.

[Gworker74]

Все равно, мне кажется, что лишнее -делать резьбу на трубке шайбы, да и не получится ее до основания нарезать, придется либо рассверливать,либо делать большую фаску в месте прилегания шайбы

[meoita]

Все равно, мне кажется, что лишнее -делать резьбу на трубке шайбы

Может быть, но точить буду из болта, а там резьба уже есть.
Да и не привык как-то сажать металл в дерево "голяком" под переменную нагрузку.
Мебеля себе делал - "выезжает" такое соединение. А с резьбой наверняка.

[Asafan]

Одно- и двухболтовое крепление, и оно же - с клином - http://www.worldclassbows.com/design.htm#tdtwobolt

[meoita]

Спасибо, Андрей!

Очень хорошие фотографии

[SmallMik]

Может быть, но точить буду из болта, а там резьба уже есть.

  Резьбовое соединение не является самоцентрирующимся элементом по определению, и тем более в плече не несёт ни какой функциональной нагрузки. Втулку в плечо и вклеивать не нужно, она просто вставляется по переходной посадке (вот как разрабатываются и  делаются наверное лучшие в мире луки  ) Схема , нарисованная Олегом, хороша, но я отказался от неё давно,  как от сложной технологически( да Бордеры её похоже  реализуют). При нарезании резьбы в рукояти , по дереву, даже если это сделано за один установ, на сверлильном станке (не будем рассуждать про станки с ЧПУ, или другие, которых под рукой у большинства просто нет) со сменой инструмента(сверло, первый метчик, второйметчик), погрешность увода сверла, метчика и т.д. всё равно возникает, соответственно уходит от номинального расположения и центрирующее отверстие. Взаимозаменяемость плеч (при поломке, или более сильные захотелось) остаётся под вопросом, "попал, не попал" .  Выставить плечо, сцентрированное одним штифтом и имеющую некоторую свободу поворота за счёт зазора между  отверстием во втулке плеча и винтом, трудностей не представляет. В дальнейшем, выставленные плечи, прекрасно держится на трении. Установка второго штифта (например по  наколке), полностью лишают плечо всех степеней свободы, но технологически гораздо легче реализуемо. Выбирать Вам.

[meoita]

Резьбовое соединение не является самоцентрирующимся элементом по определению.

Зима длинная, попробую и так и этак.
Пока сделаю с тем, что есть и быстро доступно.

[Ksavr]

Михаил прям читаю Вас, и все расписано как есть ) на первых плечах тоже ставил втулки, и что-то придумывал и выдумывал, а потом пришел к самому простому, штифт и втулка с резьбой в рукояти, в плече отверстие под штифт, и отверстие для крепления болта, просто при тилере плечи делаю с припуском, ставлю на рукоять, вывожу тилер, как плечи встали ровно, не отпуская винтов подгоняю плечи шлифовкой под рукоять, все! в дальнейшем всегда плечи одеваю на штифт и выставляю их без зазоров на рукоять - затягиваю винтами, и работают как надо. Да возможно эстетики в этом меньше зато просто и не мене надежно ))

[SmallMik]

Да возможно эстетики в этом меньше зато просто и не мене надежно ))

  С эстетикой бес зазорной там как раз всё красиво , с взаимозаменяемостью хуже  , и если рукоять уже окончательно готова приходится осторожничать. А сама технология очень правильная

[bowmax]

даешь ILF !

[meoita]

даешь ILF

Поясните пожалуйста.

[BigMichael]

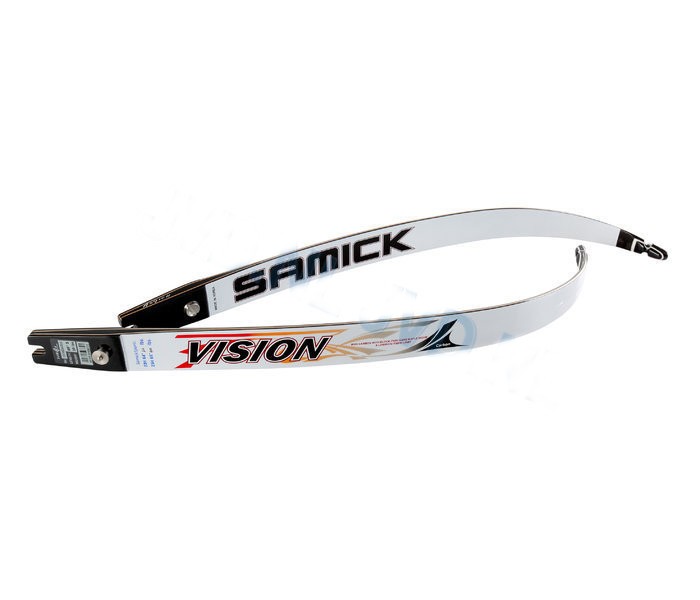

ILF - Interntional Limb Fitting - унифицированная система крепления плеч на классических (спортивных) луках, вот такая:

[meoita]

ILF - Interntional Limb Fitting - унифицированная система крепления плеч на классических (спортивных) луках

Спасибо.

[bowmax]

вспомню, где видел эскиз с размерами  - дам ссылку. вроде на "пиратах" была соответствующая ветка.
