13 Сентября 2017, 23:14:17
Ответ #440
Оффлайн

vovkin05

  • Рейтинг +5/-2

 Огромное спасибо за ответ и поддержку!
 Ув. Шмель так у Вас нет вообще райзер ламели, а набор толщины за счет клина ламелей(плавного схода) в районе рукояти?
 Склею отпишусь, но есть ли  смысл в отрезанной мною бамбуковой ламельке по толщине(то есть- ее участие!, зачем я ее распиливал вообще :dn:(не получил ответа ранее по Мах. толщине ламели спины бамбучины)) , или оставить на другие эксперименты  :dn:.
 И так, думаю склейка в моем понимании -слегка горбатый бамбук с 3.5х2мм. (по толщине ламелей все пишу), далее клин кленовый(райзер) 350х6 в 0 на 80мм. с каждого конца ,далее лещина 3х2, далее акация 6х4 - все размеры на одно плече. Как такой набор! Что Гуру скажет??? Что поменять? если нужно?, или в перед и с песней, а потом и нам расскажешь !!?

« Последнее редактирование: 13 Сентября 2017, 23:23:56 от vovkin05 »

14 Сентября 2017, 10:05:20
Ответ #441
Оффлайн

шмель009

  • Рейтинг +588/-12

Клиновой ламели нет. Все ламели сходят на клин после 15 см параллели в рукояти. Это и есть суммарный клин вместо клиновой ламели. Я ведь пишу, что толщину горбатого бамбука в склейке замерить сложно. 3,8-4,5 мм в районе рукояти, она ведь по сторонам не идеально симметрична. В смысле, поперечное сечение горба. К кончикам 2,5-3. он так же клином. Повторю, анализ ваших комбинаций клиновидности по видам материала непродуктивен. По длинам, могут быт расхождения. При переходе от паралели к клину. Я указал суммарную, а что выйдет по результатам тиллера у вас сказать сложно. Главное уложиться в толщину тиллеруемой ламели живота.

14 Сентября 2017, 12:40:24
Ответ #442
Оффлайн

vovkin05

  • Рейтинг +5/-2

 Понял, огромное спасибо! А как бы Вы порекомендовали сделать продуктивную склейку при вашем опыте таких луков?   А ваш, который сломался, по какой причине? Дуб на животе причина?
« Последнее редактирование: 14 Сентября 2017, 12:58:07 от vovkin05 »

15 Сентября 2017, 02:00:30
Ответ #443
Оффлайн

шмель009

  • Рейтинг +588/-12

Нет, как раз наоборот. Бамбук на спине. Отслоился перерезанный при сужении в рукояти участок. Позже, могу показать.

15 Сентября 2017, 08:04:34
Ответ #444
Оффлайн

vovkin05

  • Рейтинг +5/-2


29 Декабря 2018, 16:19:34
Ответ #445
Оффлайн

шмель009

  • Рейтинг +588/-12

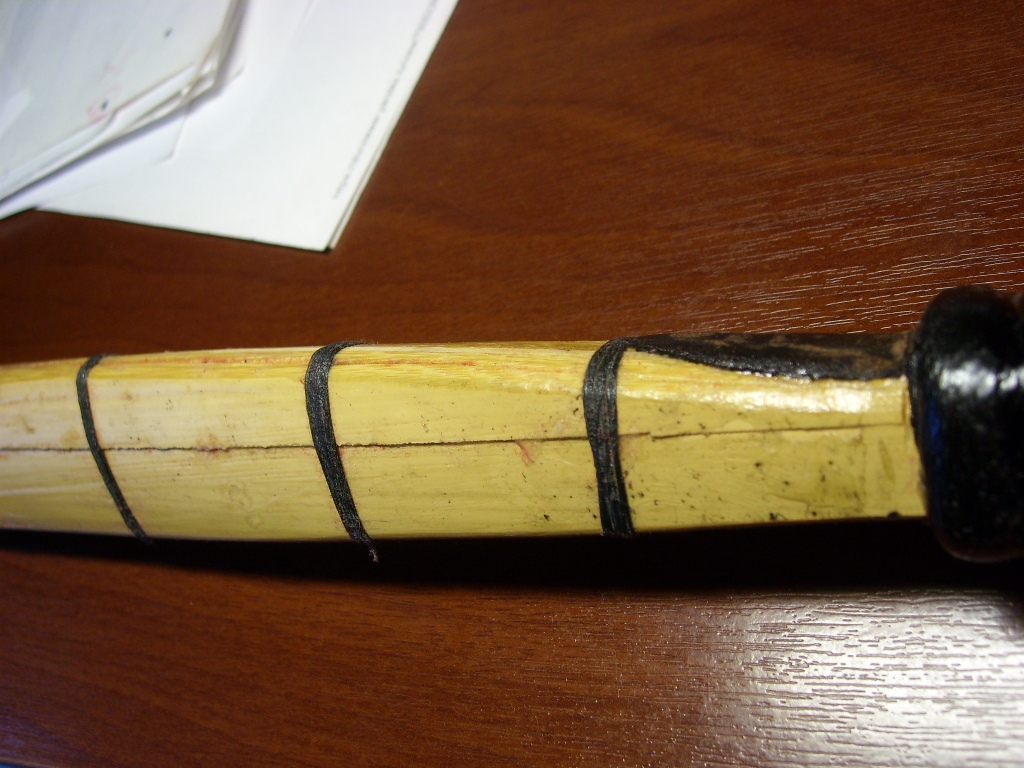

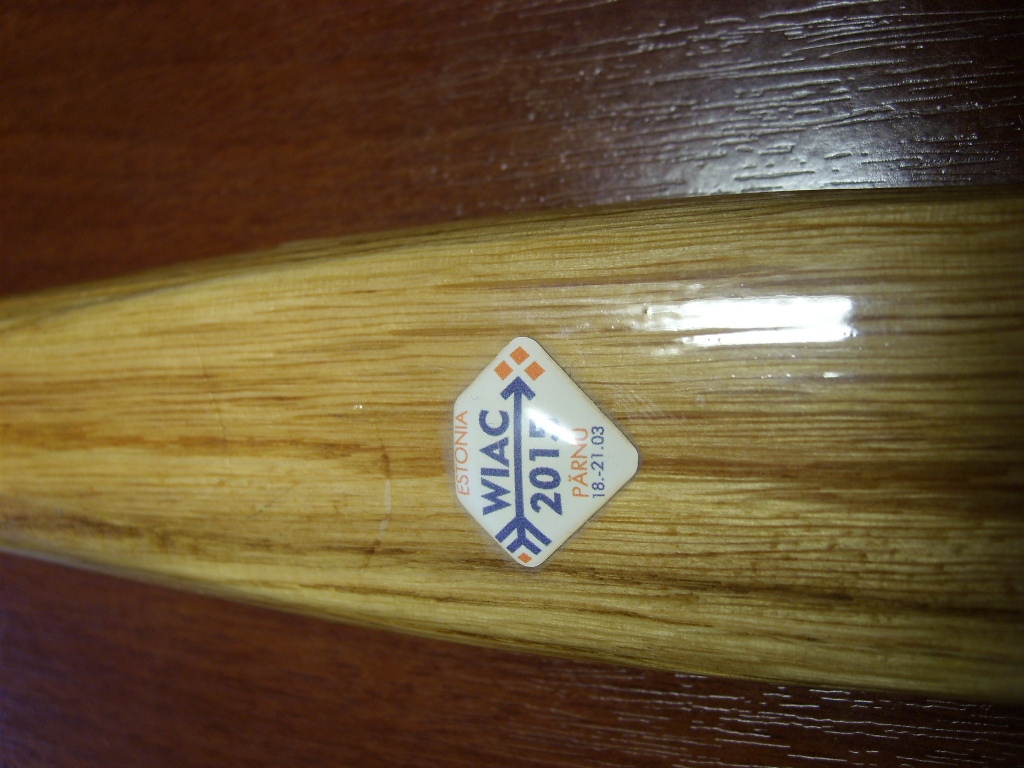

 Добрался до фоток, по другому поводу. Показ обещанной поломки. Отслоение бамбукового слоя. Поскольку произошло не абы где, а на чемпионате мира по ИФАА , пришлось срочно ремонтировать имеющимися средствами.


29 Декабря 2018, 16:25:20
Ответ #446
Оффлайн

шмель009

  • Рейтинг +588/-12

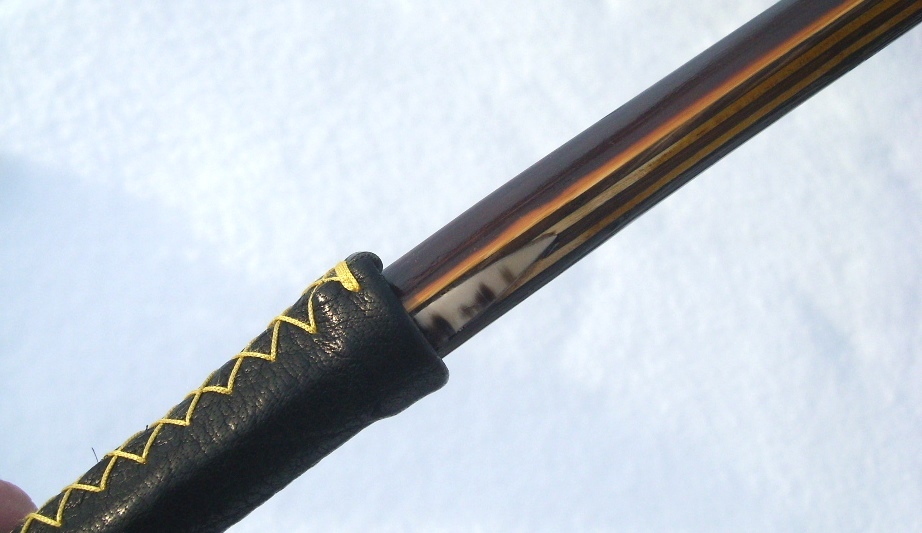

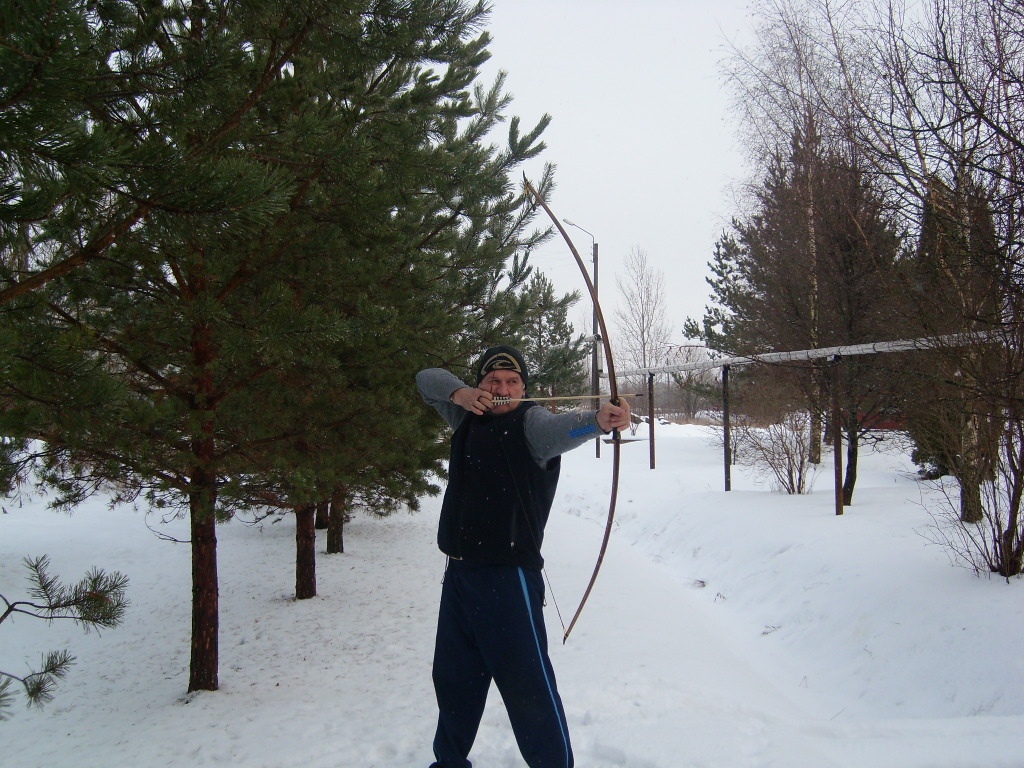

 А вот, собственно и повод.
Анонс нового лука. Подробностей много, поэтому позже. Пока, это показ подарка себе любимому к Новому Году.










29 Декабря 2018, 16:28:24
Ответ #447
Оффлайн

Улисс

  • Рейтинг +410/-22

А поподробнее - из чего слои, сила и прочее?

29 Декабря 2018, 16:33:06
Ответ #448
Оффлайн

шмель009

  • Рейтинг +588/-12

Да, будет, делал пол года, готовился лет пять, поэтому осилю описание к ночи. Графика не ждите, не умею. Может позже, с чьей либо помощью.

29 Декабря 2018, 18:19:19
Ответ #449
Оффлайн

SmallMik

  • Рейтинг +407/-0
  • Город: Омск

 Эндрю! Видуха шикарная! Очень красив, гнётся как бабушка завещала! Я в восторге!
 График можешь не рисовать,  он будет прямой как палка, достаточно знать базу и силу натяжение на 28" :yes:
  Жду продолжения!

29 Декабря 2018, 19:43:34
Ответ #450
Оффлайн

шмель009

  • Рейтинг +588/-12

Начну с того,  что это ещё один пробный, тестовый образец , перед  запуском небольшой серии, которая опять же будет тестовой, но в месте с тем, она уже будет продаваться. По льготной цене и с повышенной гарантией  качества.   А только после этого, будут приниматься индивидуальные заказы. Конструкция данного лука, уже является некоторой гарантией от поломки при правильной эксплуатации. Это прежде всего многослойность и рациональный послойный подбор  древесины.
 За основу брались принципы использованные Бикерстафом при создании своих луков.
 Спина - термообработанный бамбук, с симметричным расположением  коленцев по длине плеч. Это, практически «карбоновая», волокнистая структура, с хорошим сопротивлением растяжению. Слой довольно таки тонкий,  плотный без пористой части.
 «Начинка шмелевидная»-  попарные ламели морёного дуба и заболони вяза.   Твёрдые дубовые ламели армируют вязкий, волокнистый вяз.
 Живот-венге, очень твёрдое тропическое дерево, стойкое к смятию.
 Есть некоторые «секреты» при склейке. Склейка производилась на рефлексивной форме из предварительно напряжённых ламелей. Ламели склеивались попарно с  большей рефлексивностью  чем форма и уже задавливались в форму с  меньшим обратным изгибом.
 Все ламели клиновидные, причём, с разным клином  по длине и создают периодично –равномерно нагруженную по длине конструкцию. Т.н разбег клиновидности по длине плеча.

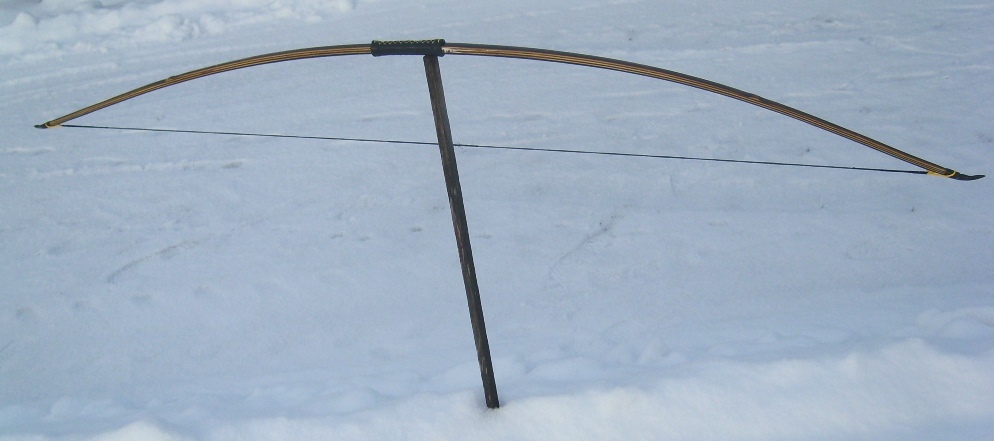

 При тиллере,  рефлексивность ушла и «преобразовалась» в неплохой преднатяг.  Лук работает довольно таки «хлёстко» и приятно сопротивляется на начальной стадии натяжения и далее тянется равномерно, как и все лонги. В разгруженном виде, небольшой рефлекс остался ближе к законцовкам.
 Поскольку лук делал для себя, силу планировал привычную в районе 36-40 фунтов. Чего и добился, в районе 38. Все мои последние,  рабочие луки были такими.  И уровень комфорта, был известен.
Лук, старался делать полегче. В смысле, по весу.  Достичь этого удалось в т.ч. уменьшением сечения плеч за счёт вышеописанных извращений.
 Форма сечения правильная, D-образная, приходящая к скруглению в кончиках. Длина по зарубкам-1800 мм
 Сечение у рукояти-20х18мм.  Сечение у законцовок-13х12 мм. Почти круглое. В плече, более уплощённое. Соотношение  толщины и ширины (5/8), выдержано гарантированно.
То, что мои усилия по облегчению и усилению не пропали даром,  косвенно свидетельствует тот факт, что к нему неплохо подошли стрелы, которыми я стрелял из активного рекурва последние два года.  Это результат отстрела разными, но однопараметровыми комплектами с  18 метров.

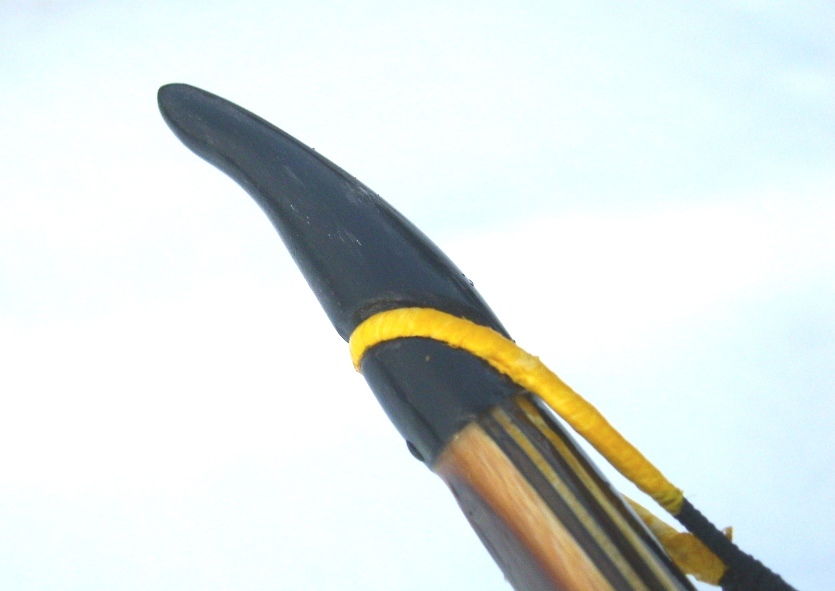

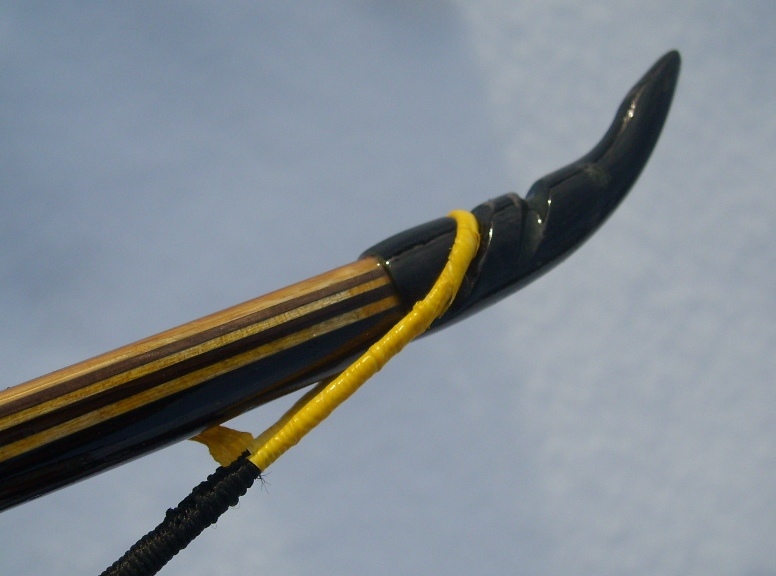

Лук не претендует на историчность, несмотря на использование правильных роговых  законцовок.
 Тем не менее проходит  по требованиям в ИФАА, класс НВ и соответствует требованиям  Лонгбоу GNAS, Российской классификации «исторический лук».
 Стрелы, конечно же я начал делать по «феншую», с пропилами-вставками, обмоткой и прочими лонгбоуменскими  наворотами. Чтобы окончательно соответствовать…
 Большая благодарнось за консультации и помощь учителю Асафану и руководителю РЛБК  Д. Дембовскому.

« Последнее редактирование: 29 Декабря 2018, 19:50:11 от шмель009 »

29 Декабря 2018, 21:07:08
Ответ #451
Оффлайн

Dan B.

  • Рейтинг +8/-0

Красотища! Лук огонь, благодаря такой выкладываемой информации приходит понимание, что из простой палки моно сделать шедевр!

29 Декабря 2018, 22:02:46
Ответ #452
Оффлайн

Улисс

  • Рейтинг +410/-22

Шмель, соберёшься тиражировать на продажу - меня не забудь...

30 Декабря 2018, 02:26:48
Ответ #453
Оффлайн

Lazarus

Мастер
  • Рейтинг +151/-0

Выглядит очень элегантно!
Красиво!

30 Декабря 2018, 03:39:14
Ответ #454
Оффлайн

SmallMik

  • Рейтинг +407/-0
  • Город: Омск

Это результат отстрела разными, но однопараметровыми комплектами с  18 метров.
Андрюха! Покупай уже белые штаны... ну смысл ясен!

30 Декабря 2018, 09:47:49
Ответ #455
Оффлайн

шмель009

  • Рейтинг +588/-12

Спасибо, друзья! Постараюсь оправдать высокие оценки. Миша, я прекрасно тебя понимаю, при том, что у меня хватает белых штанов, но категорически не хватает времени и мобильности не дальние дороги. Я надеюсь, когда нибудь смогу попасть!

30 Декабря 2018, 14:00:09
Ответ #456
Оффлайн

Ханна

  • Рейтинг +39/-0

шмель009, круто, нет слов! Красотища!  :d:

06 Января 2019, 14:38:47
Ответ #457
Оффлайн

шмель009

  • Рейтинг +588/-12

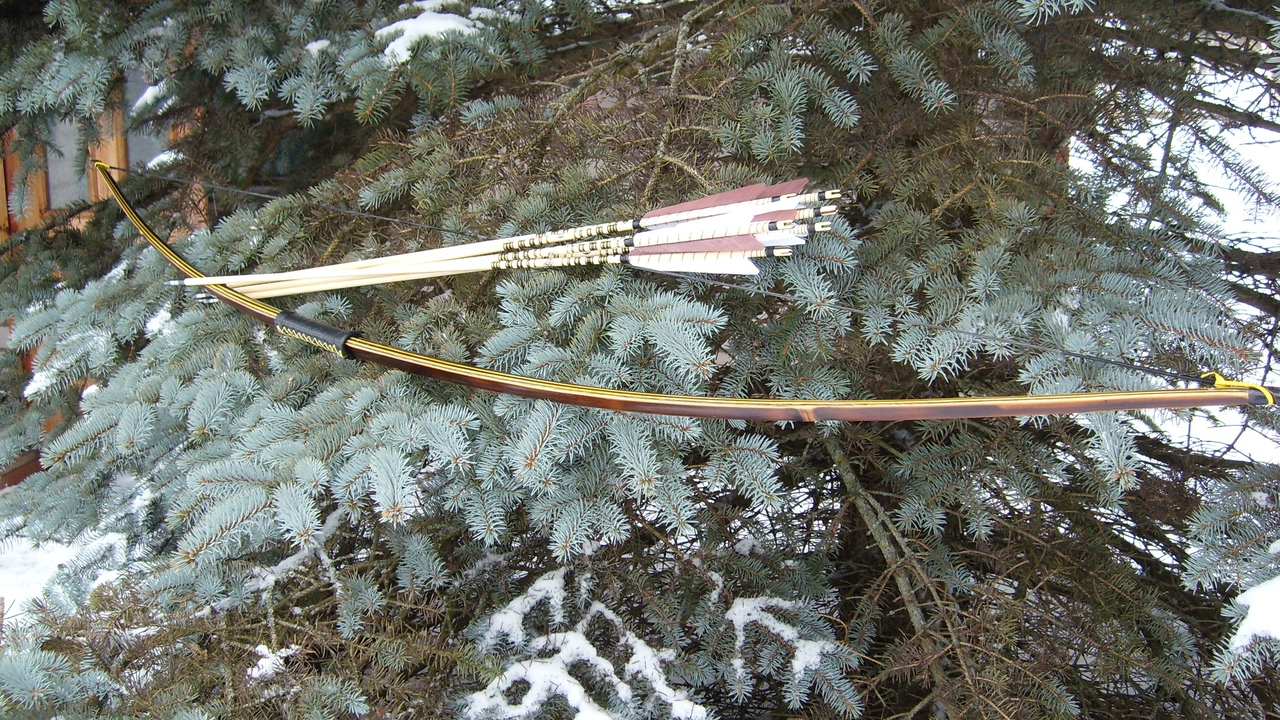

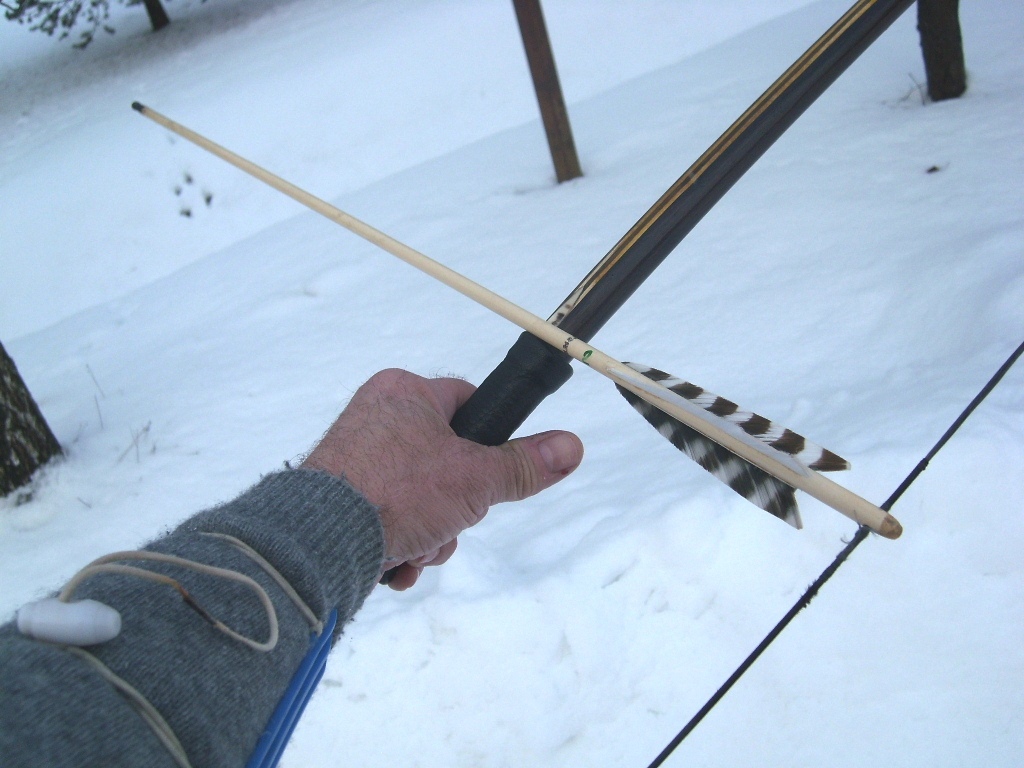

Стрелы к новому луку. Подробно показаны в теме про стрелы.

http://www.bowmania.ru/forum/index.php?topic=3247.msg472525#msg472525


28 Февраля 2019, 11:59:53
Ответ #458
Оффлайн

шмель009

  • Рейтинг +588/-12

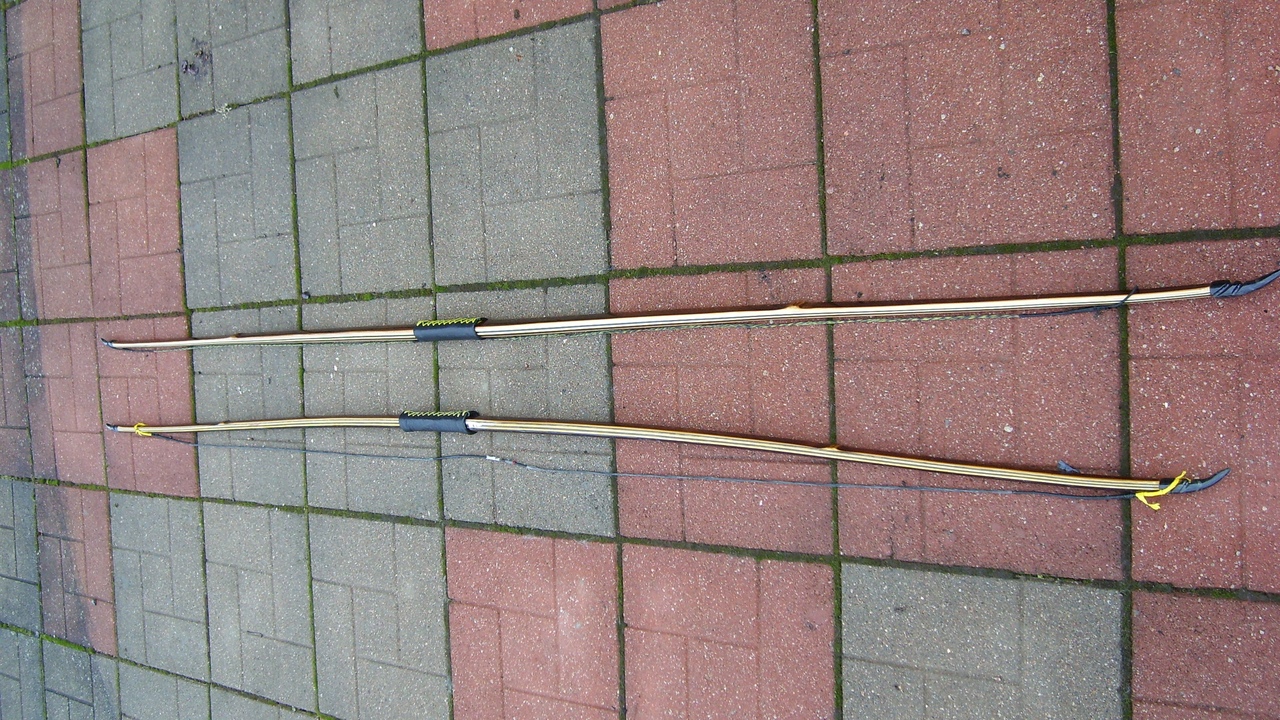

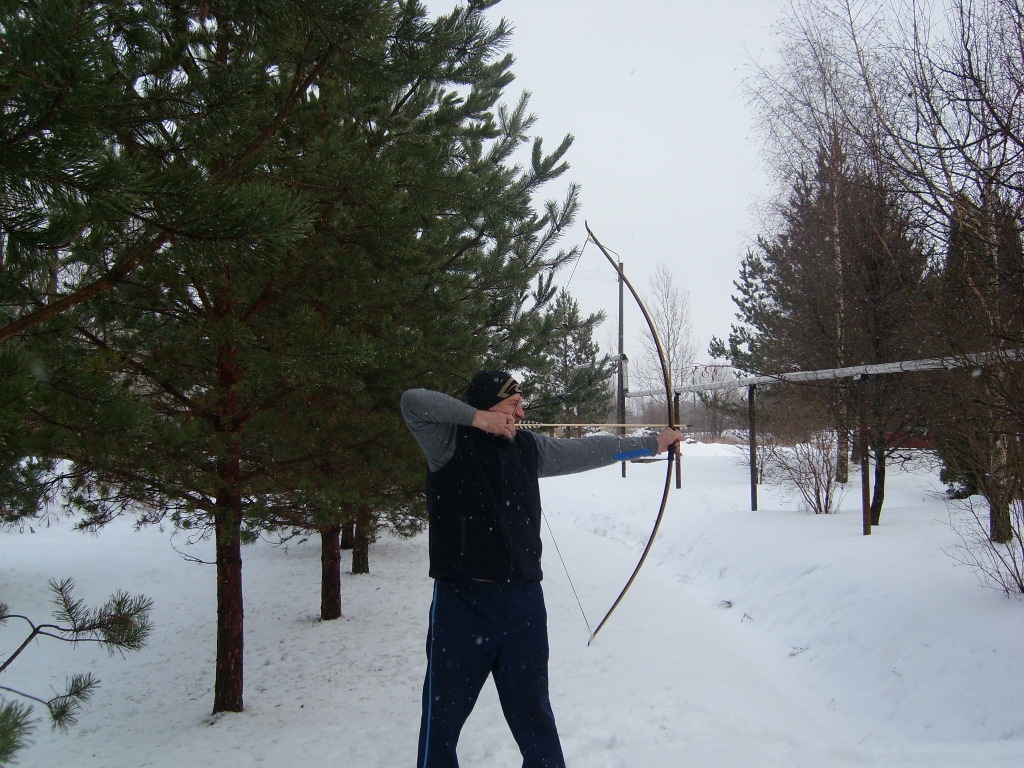

Продолжение работ по созданию лонга "Шмель". Изменена формула слоёв и распределения сечения по длине. Удалось добиться отсутствия просадки. Настрел из нового около 1000 выстрелов. Прямолинейность заметна, даже есть небольшой рефлекс по кончикам. Линия изгиба, раздвинулась радиусами в сторону кончиков. Венге ушло внутрь, уступив место ядровому дубу. На фоне "меточных баталий" временно, отказался от роговой пластины под стрелу, дабы быть полным бесприцельщиком. :)





28 Февраля 2019, 14:57:50
Ответ #459
Оффлайн

IiskandarR

Мастер
  • Рейтинг +112/-0

Удалось добиться отсутствия просадки
по моим наблюдениям основная просадка случается в процессе тилера, и после полного растяжения лука (даже ламинированного, если сравнить заготовку с формы и уже стреляющий лук и чем сильнее лук тем заметнее) дальше набор незначительный. После тысячи выстрелов :d: и ведь дело не только в форме!
